Трепанирующая головка Ø145 мм: производительность выросла более чем вдвое
Четырёхрезцовая головка удлинённой серии для поковок из 38ХН2МФА — скорость с 30 до 70 мм/мин, плюс 123 кг металла с заготовки.
Задача
Предприятие обрабатывало поковки специального изделия длиной 3350 мм из стали, аналогичной 38ХН2МФА, твёрдостью 178–220 HB. Стояли три взаимосвязанные задачи: повысить производительность операции, снизить расход режущего инструмента и увеличить коэффициент использования материала заготовки.
Последний пункт особенно критичен в производстве специзделий: чем крупнее сердечник, вырезаемый при трепанировании, тем больше ценного металла остаётся в работе, а не уходит в стружку.
Решение

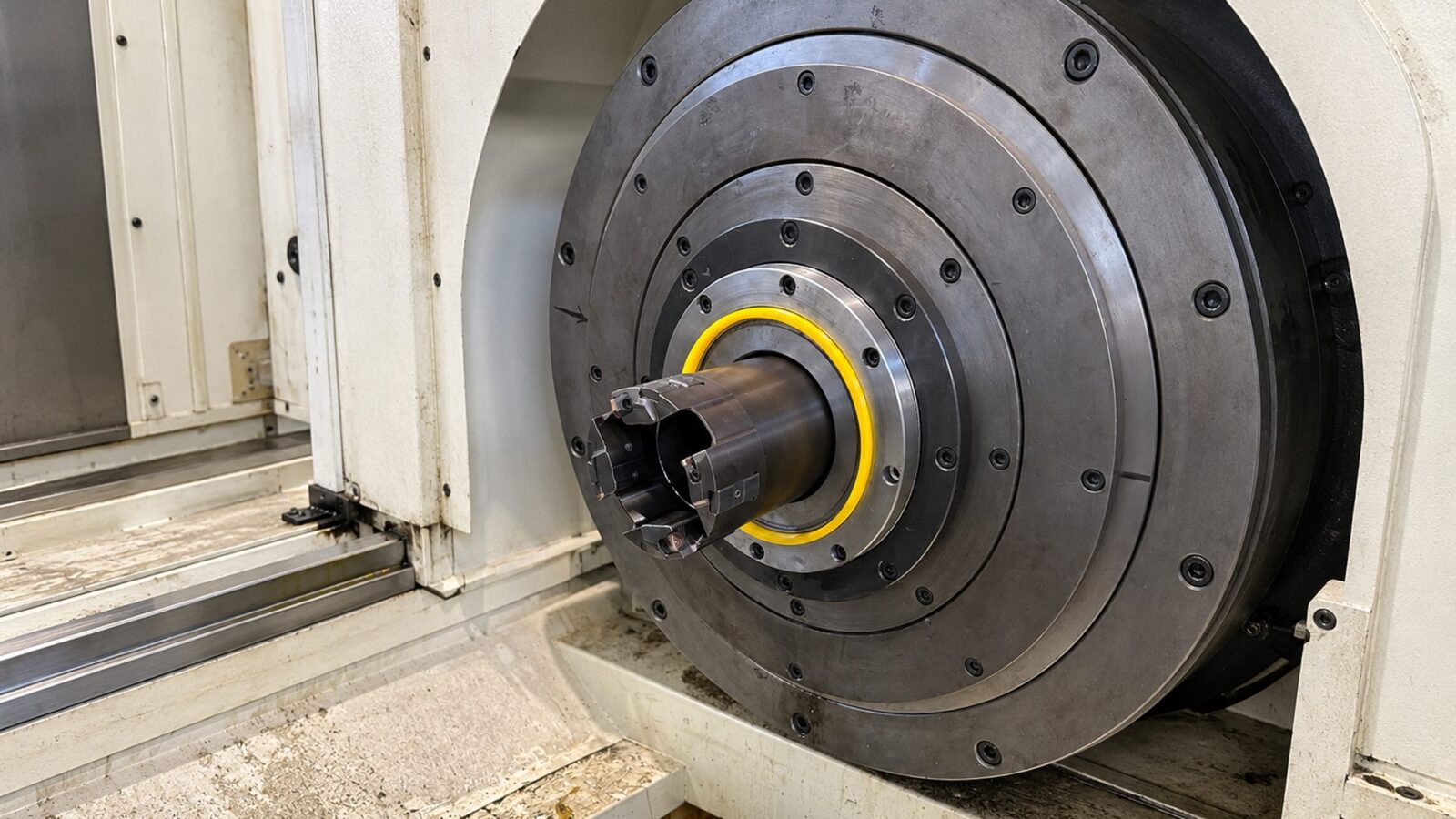

Применена четырёхрезцовая трепанирующая головка Ø 145 мм на корпусе удлинённой серии с внутренней резьбой.
Четыре режущих элемента обеспечивают равномерную нагрузку и стабильное качество реза по всей длине поковки. Корпус удлинённой серии позволяет работать с заготовками 3350 мм без промежуточных переустановок. Трепанирующая схема резания вместо сплошного сверления сохраняет сердечник — коэффициент использования материала вырос кратно. Сменные режущие грани с увеличенным ресурсом снижают стоимость эксплуатации и время замены.
Результат
| Показатель | До внедрения | После внедрения |
|---|---|---|
| Скорость подачи | 30 мм/мин | 70 мм/мин |
| Рост производительности | — | более чем в 2 раза |
| Диаметр сердечника | Ø 40 мм | Ø 87 мм |
| Вес сердечника (металл в дело) | 33 кг | 156 кг |
| Экономия металла на заготовку | — | +123 кг (~в 5 раз) |
| Ресурс режущей пластины | — | 1 кромка — 2 заготовки |
| Ресурс комплекта направляющих | — | 1 сторона — 20 заготовок, комплект — 40 |
Эффект от внедрения
- Производительность операции выросла более чем вдвое
- С каждой заготовки дополнительно сохраняется 123 кг ценной спецстали — почти в 5 раз больше металла идёт в дело, а не в стружку
- Расход комплектующих существенно снижен: меньше простоев на замену инструмента, ниже операционные затраты

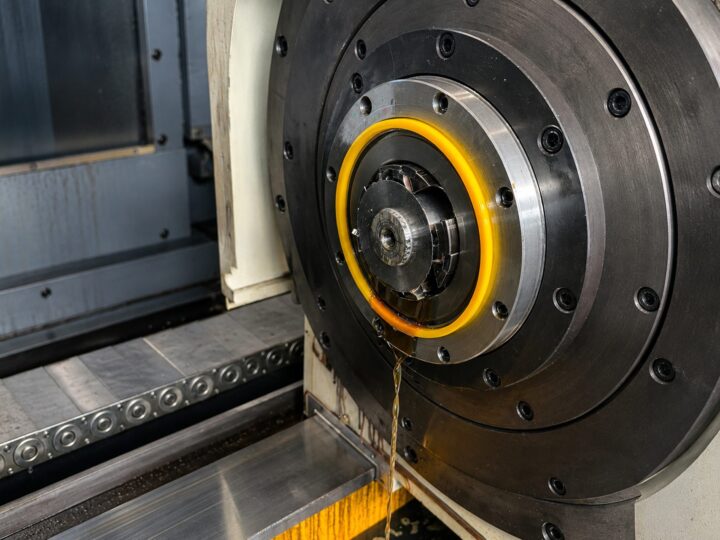

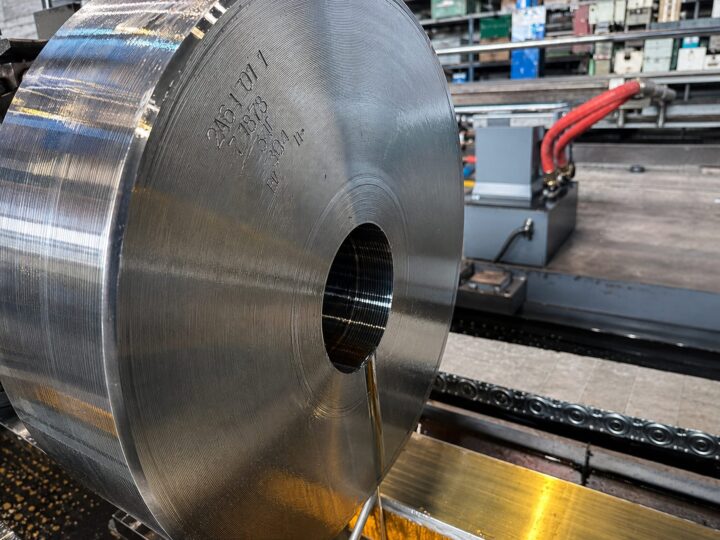

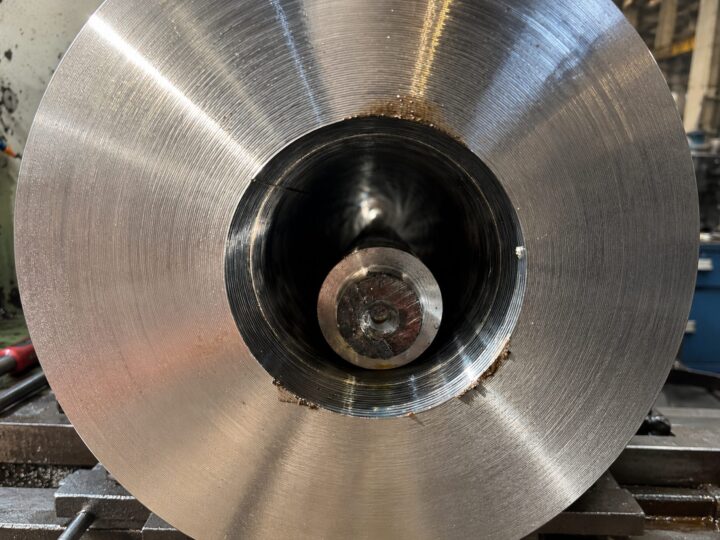

Фотографии с производства
