Глубокое растачивание Ø90 → Ø96 мм на длину 4000 мм вместо инструмента Botek
Головка обратного растачивания при L/D ≈ 44: Ra 2,5 и прямолинейность 0,5 мм на 4000 мм. Шесть заготовок без замечаний.
Задача
Предприятие производит специальные длинномерные изделия для ОПК в рамках ГОЗ. Действующая технология предусматривала инструмент Botek.
Длительные сроки зарубежных поставок ставили под угрозу выполнение заказа: срывы графика поставки инструмента напрямую останавливали производственный цикл, что недопустимо при работе по ГОЗ. Высокая стоимость Botek дополнительно увеличивала себестоимость изделия.
Требовалось срочно подобрать альтернативу с характеристиками не ниже Botek: диаметр Ø 90 → Ø 96 мм (съём 3 мм на сторону), глубина 4000 мм (L/D ≈ 44), шероховатость Ra 2,5, прямолинейность не более 0,5 мм на длине 4000 мм.
Решение
Предложена головка обратного растачивания — конструктив, оптимально подходящий для получистовой и чистовой обработки глубоких отверстий большого диаметра при высоких требованиях к цилиндричности и шероховатости.
В ходе испытаний опробованы два типа режущих пластин с различной геометрией для определения оптимального сочетания производительности и качества поверхности.
Особую сложность задаёт соотношение L/D ≈ 44: при такой глубине критически важны стабильность головки, правильный отвод стружки и поддержание прямолинейности на всей длине отверстия.
Как рос диаметр
- Ø 90 мм Исходное отверстие

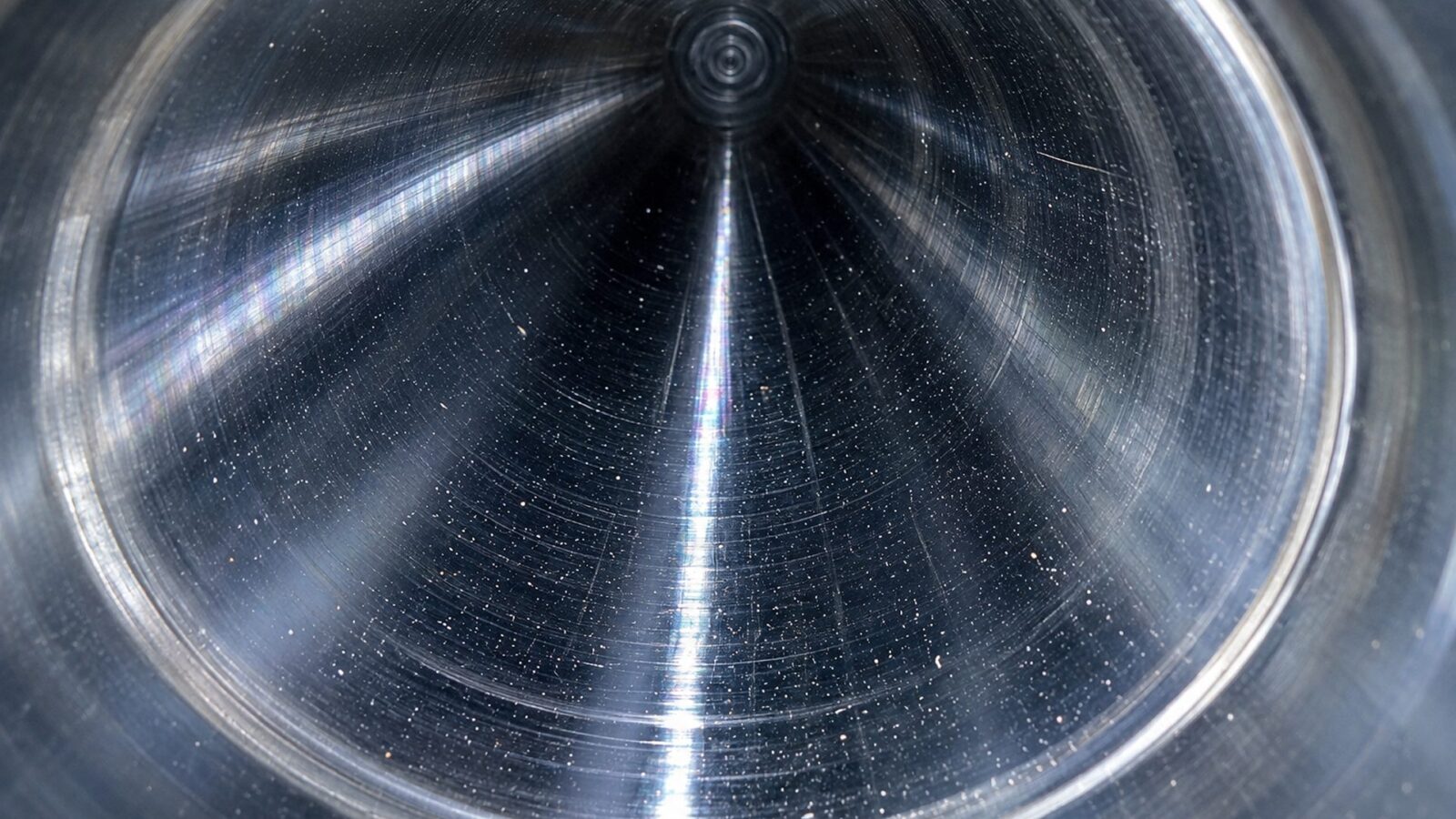

- Ø 96 мм Головка обратного растачивания, Ra 2,5
Результат
| Показатель | Требование | Результат |
|---|---|---|
| Шероховатость поверхности | Ra 2,5 | Ra 2,5 — зеркально-чистая поверхность |
| Прямолинейность | не более 0,5 мм / 4000 мм | в пределах допуска |
| Стойкость пластин | уровень серийного производства | соответствует |

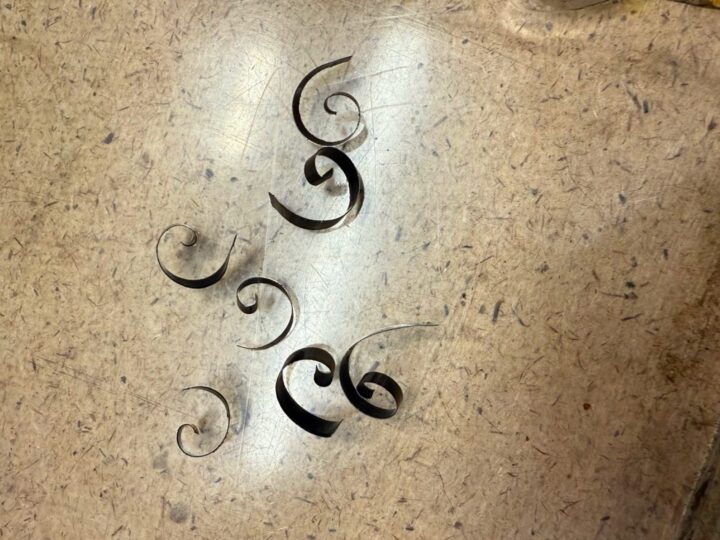

| Качество стружки | надёжный отвод | С-образная, без забивания |
| Обработано заготовок | — | 6 шт., все с положительным результатом |
Эффект от внедрения
- Устранена угроза срыва ГОЗ: переход на инструмент с коротким сроком поставки исключил зависимость от зарубежных логистических цепочек
- Полноценная замена Botek для операции с жёсткими допусками по шероховатости и прямолинейности
- Снижение себестоимости изделия за счёт более доступного инструмента без потери качества и точности
- Обработка 6 заготовок подтверждает готовность решения к серийному производству без доработки технологии

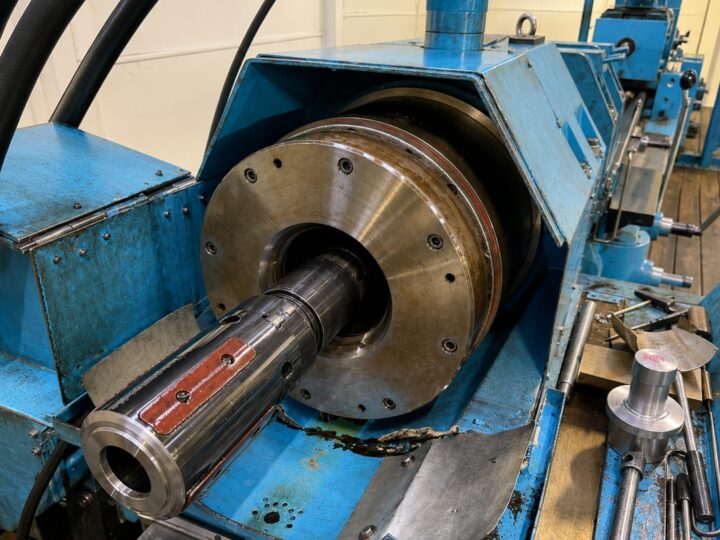

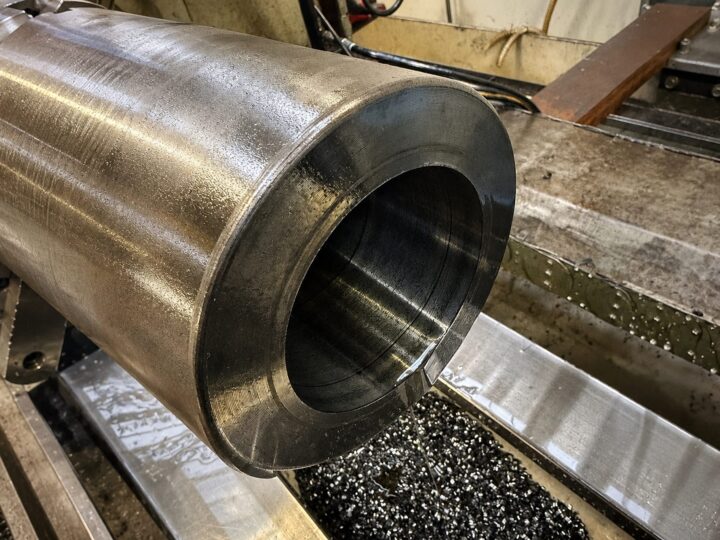

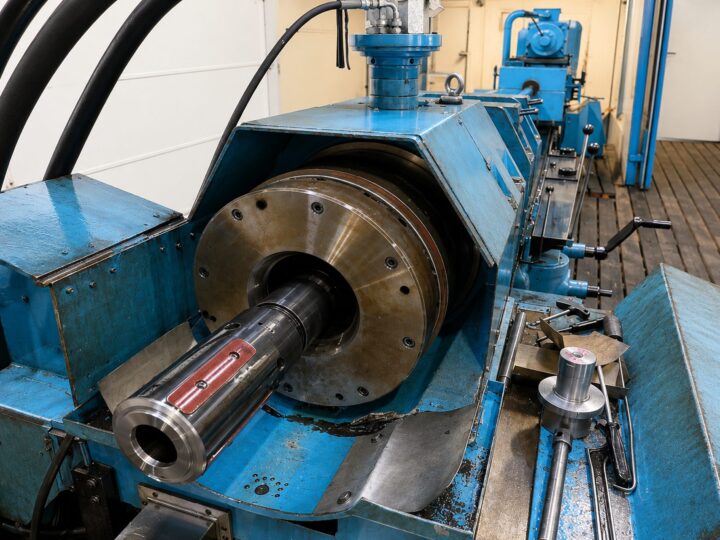

Фотографии с производства
