Расточка Ø90 мм на длину 3540 мм: скорость выросла на 60%, качество превысило требования
Однорезцовая головка с четырьмя направляющими пластинами и подводом СОЖ через штангу. Ra 6,3 при требовании Ra 12,5.
Задача
Требовалось подобрать расточной инструмент для длинномерного изделия: расточка с Ø 80 ± 5 мм до Ø 90 +0,5 мм на длину 3540 мм, проход «на сжатие». В черновом отверстии заготовки — окалина.
Требования по качеству: шероховатость не хуже Ra 12,5 при высокой прямолинейности канала по всей длине. Главная сложность — выдержать точность диаметра и геометрию при такой длине обработки.
Решение
Подобрана однорезцовая расточная головка с расширенной системой направления.
Три опорные направляющие пластины обеспечивают стабильное базирование головки в канале на всей длине обработки. Четвёртая вспомогательная направляющая дополнительно повышает прямолинейность хода инструмента — критично для длины 3540 мм. Подвод СОЖ через штангу непосредственно в зону резания даёт стабильный теплоотвод и надёжное удаление стружки. Эвакуация стружки через расстачиваемый канал исключает повторное резание и повреждение обработанной поверхности.
Результат
| Показатель | До внедрения | После внедрения |
|---|---|---|
| Скорость подачи | 40 мм/мин | 60–70 мм/мин |
| Рост производительности | — | +60% |
| Шероховатость (требование Ra 12,5) | — | Ra 6,3 — вдвое лучше нормы |
| Прямолинейность канала | обеспечивалась с отклонениями | высокая |
| Стойкость режущей грани | 1 грань — 1 заготовка | 1 грань — 5 заготовок |
Эффект от внедрения
- Инструмент вдвое перекрыл норму по чистоте обработки
- Прямолинейность канала на длине 3540 мм выдержана в полном объёме
- Стойкость режущей грани — 5 заготовок на кромку: напрямую снижает затраты на инструмент и время переналадок

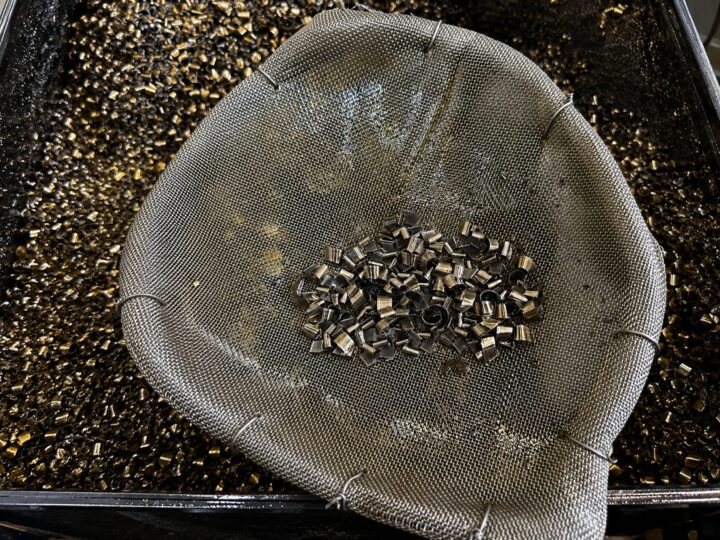

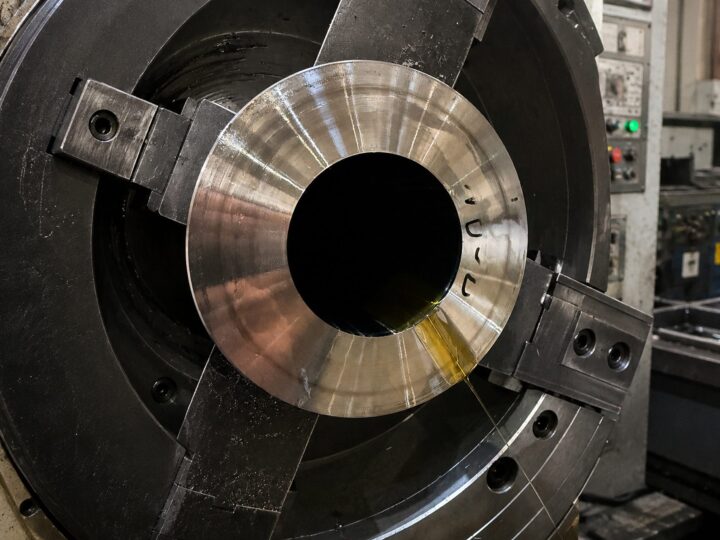

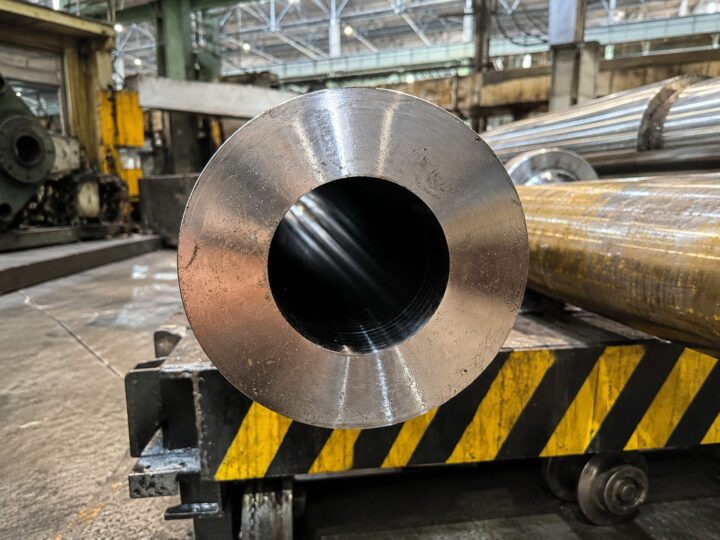

Фотографии с производства
