Сквозной канал Ø140,1 мм из цельной заготовки длиной 7300 мм
Четыре прохода: Ø0 → Ø120 → Ø129 → Ø138,5 → Ø140,1. Сверхглубокое сверление при L/D ≈ 52 с шероховатостью Ra 2,5.
Задача
Предприятию требовался сквозной канал Ø 140,1 мм в цельных заготовках длиной 7300 мм — соотношение L/D ≈ 52 относит задачу к классу сверхглубокого сверления. Работы выполнялись в рамках Государственного оборонного заказа: жёсткие требования к срокам, прямолинейности, шероховатости Ra 2,5 и точности диаметра, срыв цикла недопустим.
Получить канал такого диаметра с требуемым качеством за один проход из цельного тела невозможно.
Решение
Принята четырёхпроходная схема: сверление из сплошного металла → расточка «на сжатие» → черновая расточка с гарантированным припуском → чистовой проход с получением финального диаметра и Ra 2,5.
Этап 1. Сверление головкой Тип 2 Ø 120 мм из цельного тела на полную длину. Результат — прямолинейный канал с шероховатостью, обеспечивающей надёжное базирование инструмента на последующих операциях. Стойкость: одна режущая грань на всю заготовку 7300 мм.
Этап 2. Расточка «на сжатие» однорезцовой головкой Тип 6 с Ø 120 до Ø 129 мм. Полученный диаметр служит посадочной поверхностью для направляющих пластин головки Тип 21 — лёгкий натяг даёт плотный и стабильный контакт направляющих со стенкой канала.
Этапы 3–4. Двухрезцовая головка Тип 21 комбинированного исполнения выполняет два прохода за одну установку: черновой резец снимает основной припуск до Ø 138,5 мм, следом чистовой блок доводит диаметр до Ø 140,1 мм с Ra 2,5.
Как рос диаметр
- Ø 120 мм Сверление из цельного тела, головка Тип 2
- Ø 129 мм Расточка «на сжатие», головка Тип 6
- Ø 138,5 мм Черновой проход, головка Тип 21
- Ø 140,1 мм Чистовой проход, Ra 2,5
Результат
| Этап | Инструмент | Диаметр |
|---|---|---|
| 1. Сверление из цельного тела | Головка Тип 2 | Ø 120 мм |
| 2. Расточка «на сжатие» | Головка Тип 6, однорезцовая | Ø 129 мм |
| 3. Черновой проход | Головка Тип 21, комбинированная | Ø 138,5 мм |
| 4. Чистовой проход | Головка Тип 21, чистовой блок | Ø 140,1 мм, Ra 2,5 |
Эффект от внедрения
- Канал получен непосредственно из цельной длинномерной заготовки — без какой-либо предварительной подготовки отверстия
- Шероховатость Ra 2,5 достигнута на финишном проходе чистовым блоком
- Стабильная прямолинейность канала на всей длине 7300 мм — соответствие требованиям КД
- Схема «расточка Ø 129 на сжатие» обеспечила надёжное базирование головки Тип 21 и исключила отклонения диаметра
- Стойкость инструмента на этапе сверления: одна режущая грань — одна заготовка 7300 мм, внеплановые простои исключены
- Совмещение чернового и чистового проходов в одной головке сократило число смен инструмента и время цикла
- Обеспечено бесперебойное выполнение обязательств в рамках ГОЗ

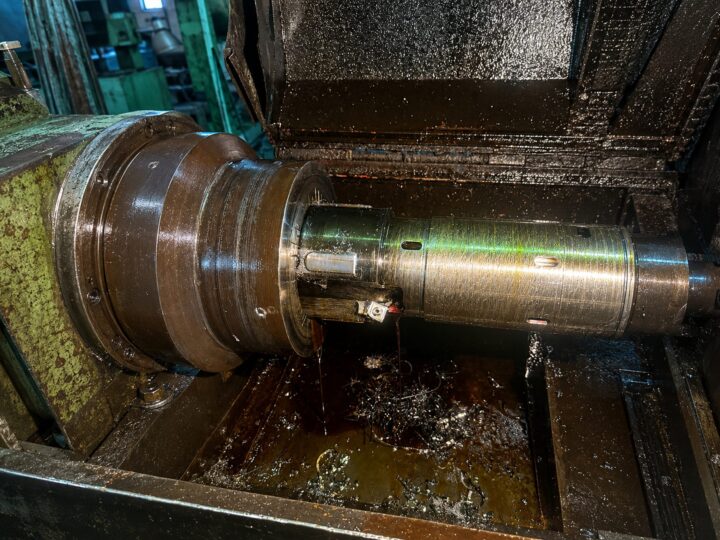

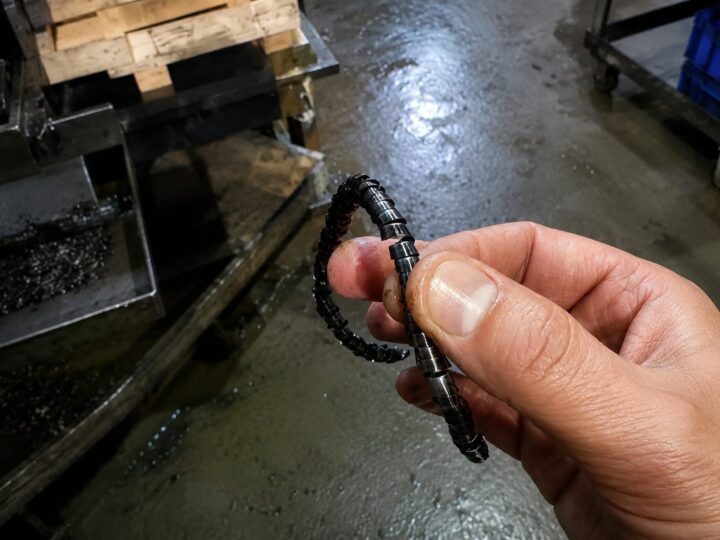

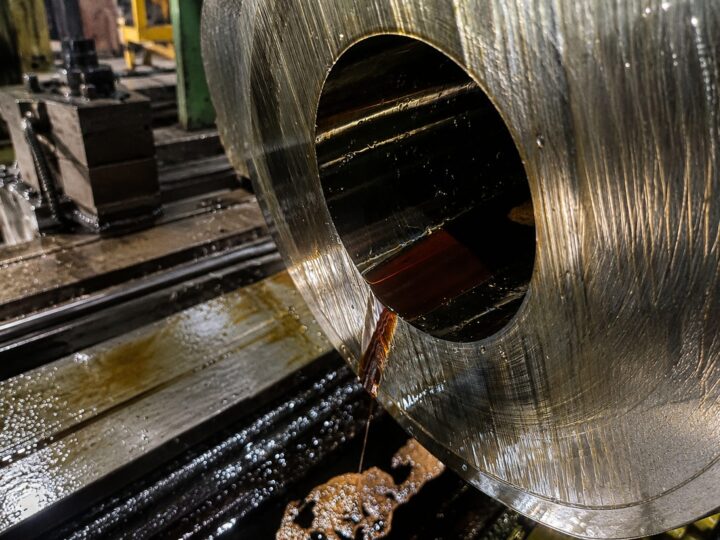

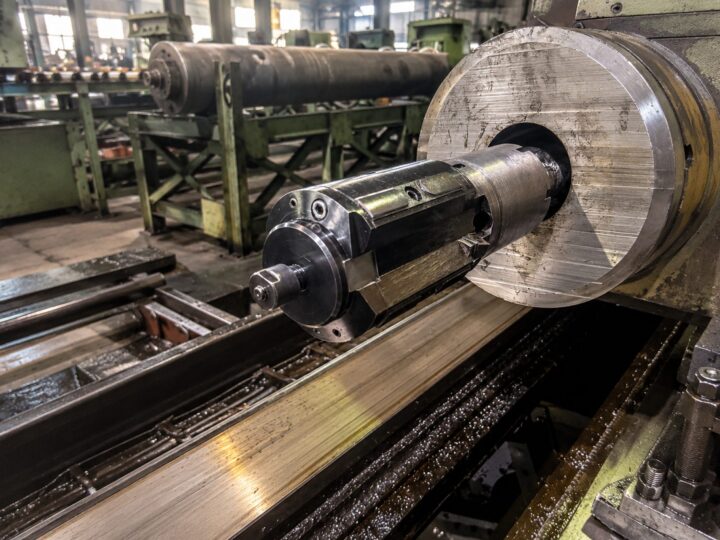

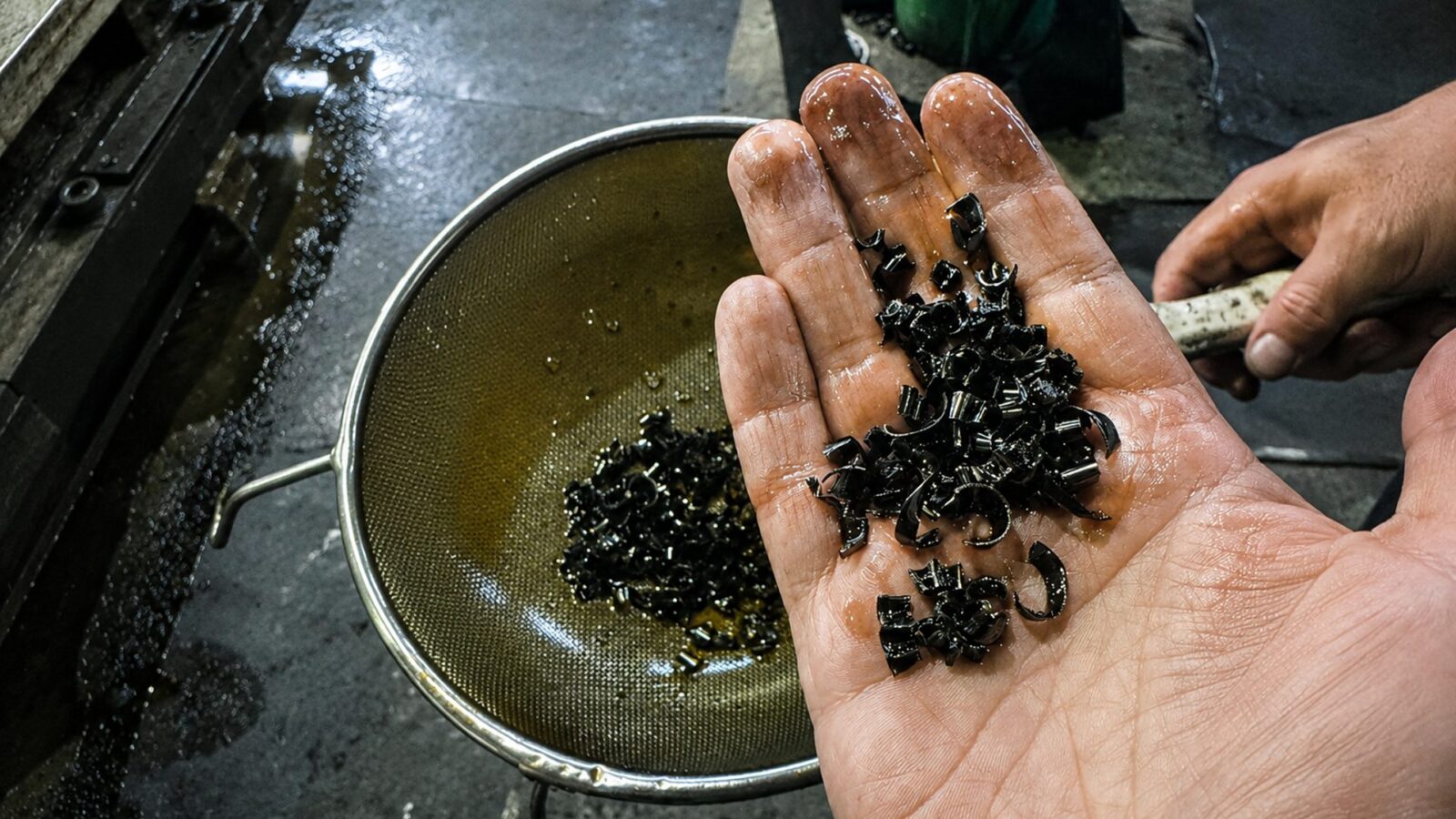

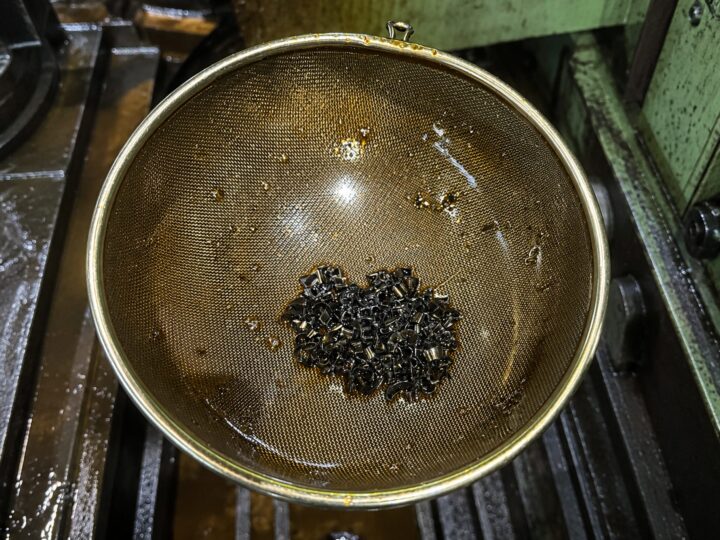

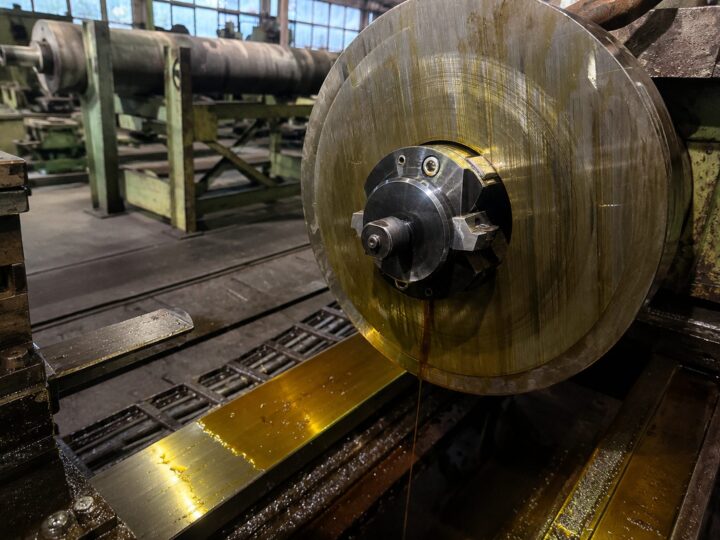

Фотографии с производства
