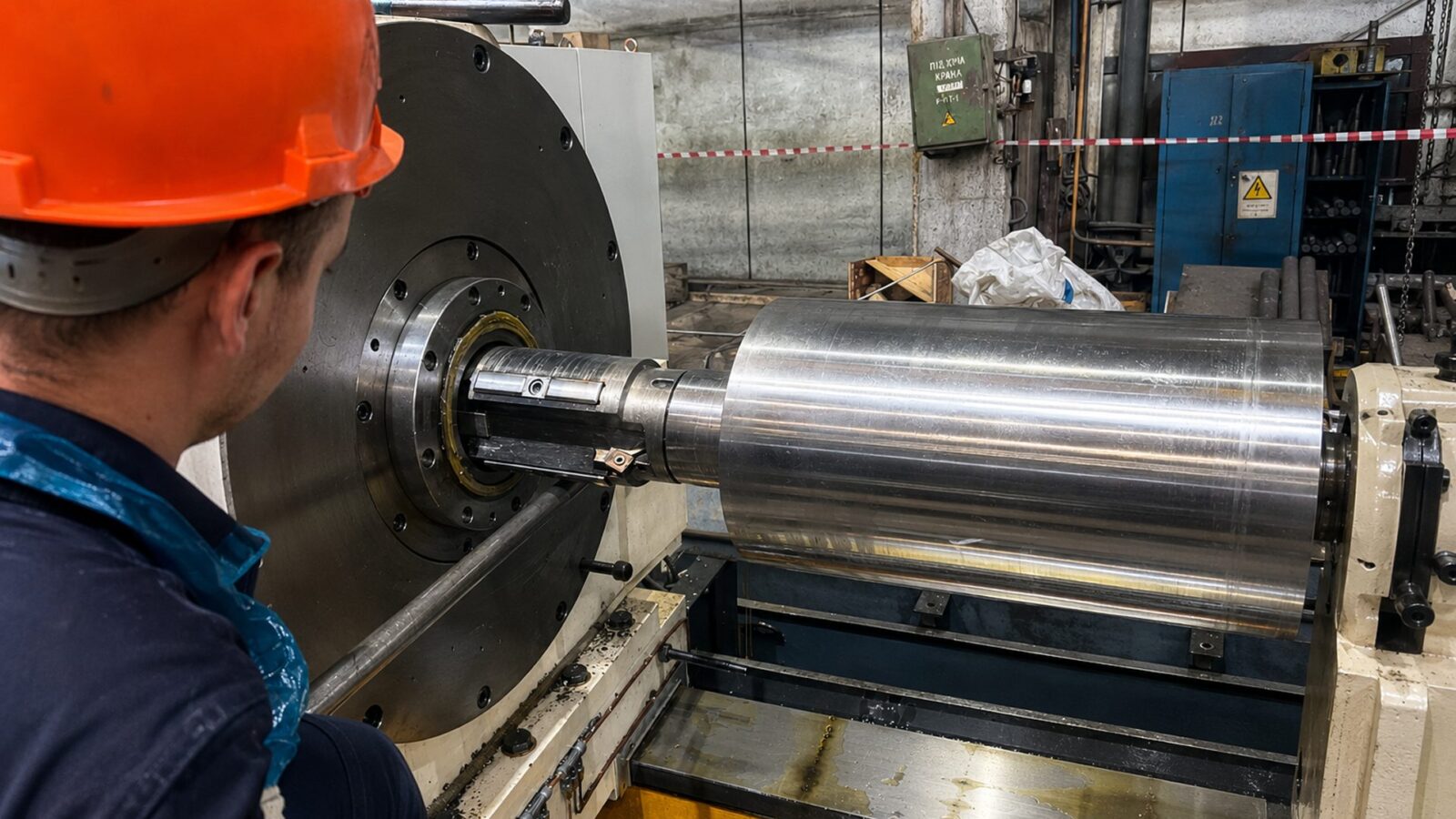

Расточная головка обратного действия: скорость обработки выросла почти вдвое

Комбинированная компоновка типа 21 для расточки изделий длиной 7300 мм из спецстали 380 HB. Один корпус вместо нескольких типов оснастки.

Задача

Заказчику требовалось повысить производительность и качество расточки специального изделия длиной 7300 мм с черновым кованым отверстием Ø 130 ± 3 мм.

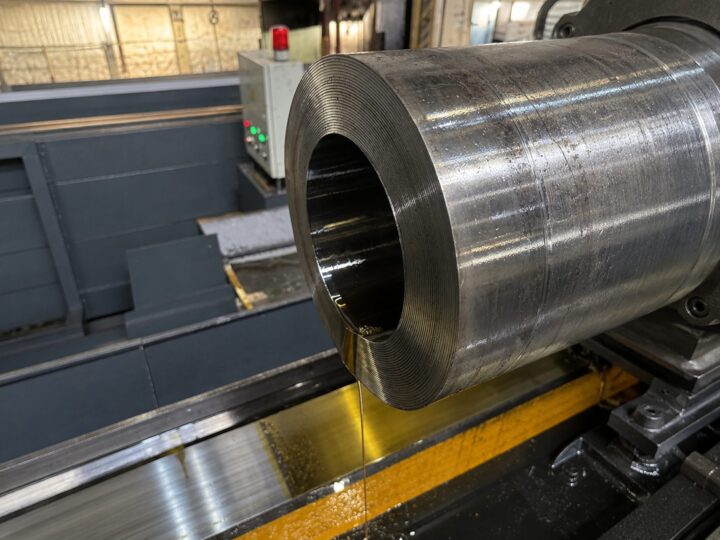

Условия крайне сложные: окалина на поверхности чернового канала толщиной до 2 мм, непрямолинейность кованого канала до 6 мм, твёрдость материала не менее 380 HB. Требовалось расточить канал до Ø 142 +1,0 мм с шероховатостью не хуже Ra 2,5.

Дополнительная задача: оптимизировать номенклатуру оснастки. Прежние решения требовали постоянной настройки и обслуживания нескольких типов головок, что увеличивало время переналадки и операционные издержки.

Решение

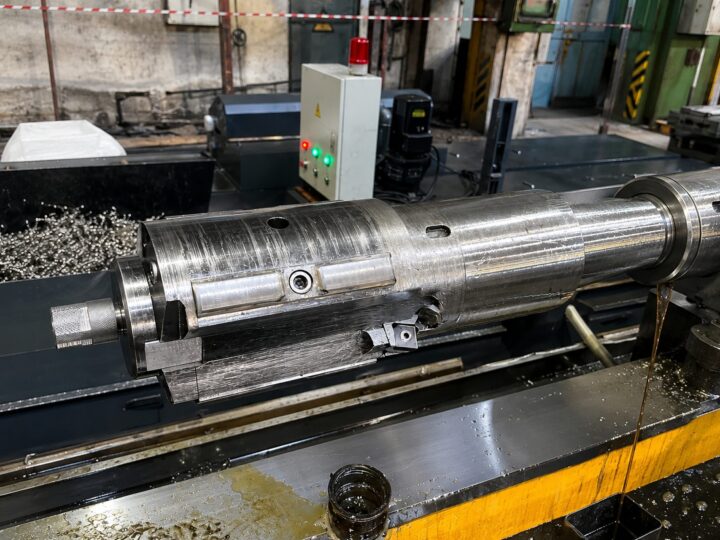

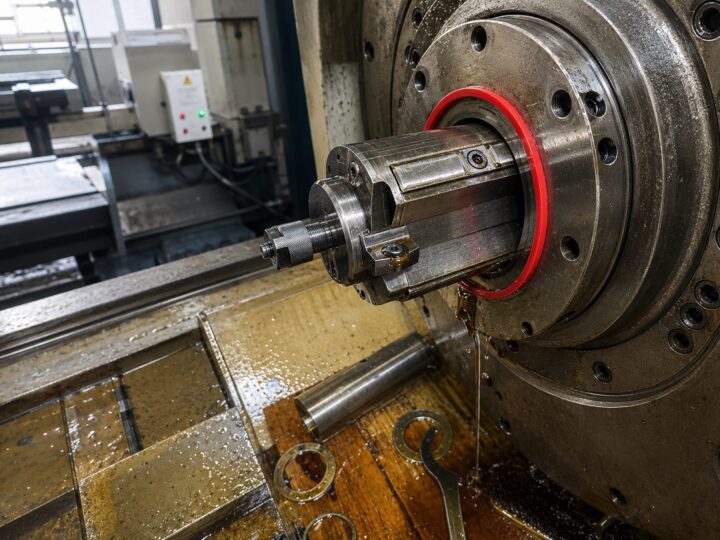

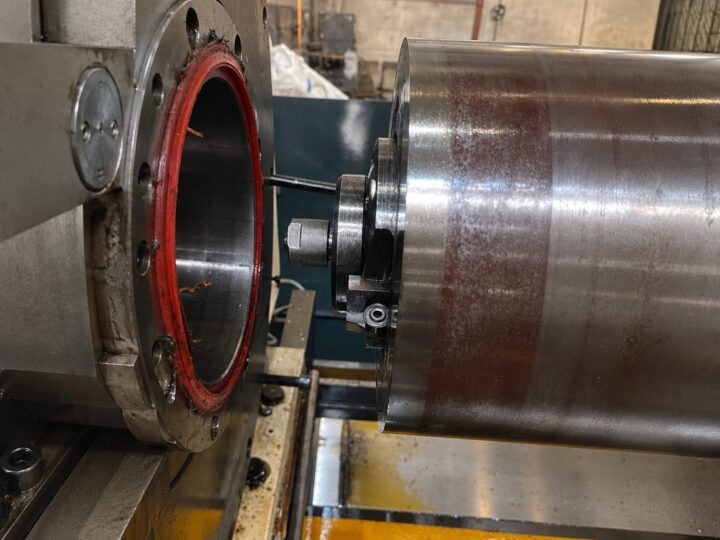

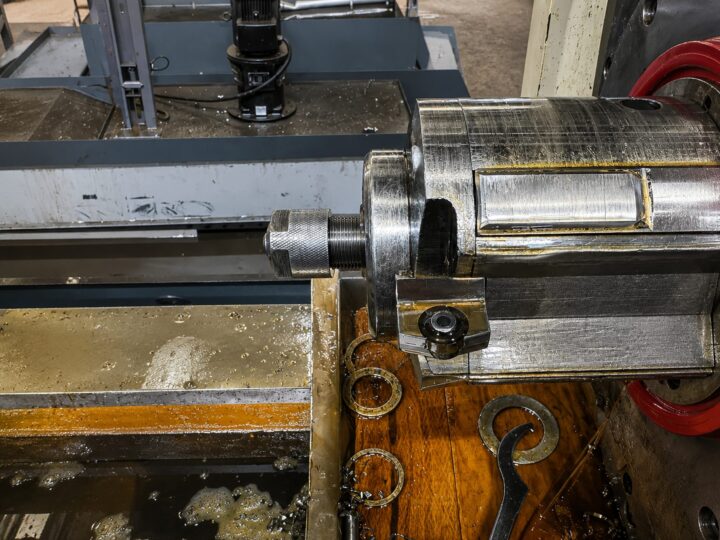

Разработана двухрезцовая расточная головка обратного действия комбинированной компоновки (тип 21) с чистовым блоком.

Два резца обратного расстачивания обеспечивают равномерное силовое воздействие на заготовку и стабильное качество обработки даже при наличии окалины и кривизны канала. Чистовой блок в единой компоновке исключает смену оснастки между черновым и чистовым проходами. Один корпус головки заменяет несколько единиц ранее применявшейся оснастки — настройка не требуется, обслуживание минимально. Сменные твердосплавные пластины сокращают время замены инструмента и стоимость эксплуатации.

Результат

Показатель	До внедрения	После внедрения
Скорость подачи	30–40 мм/мин	65–75 мм/мин
Рост производительности	—	почти в 2 раза
Количество типов головок	несколько	один корпус
Настройка и обслуживание	постоянно требуется	не требуется
Достигнутый диаметр	—	Ø 142 +1,0 мм
Шероховатость	—	Ra 2,5

Эффект от внедрения

Производительность увеличилась почти вдвое несмотря на окалину, непрямолинейность канала и твёрдость 380 HB
Сокращена номенклатура оснастки: один корпус вместо нескольких единиц, требовавших регулярной настройки
Заданные параметры качества выдержаны в полном объёме
